Машины литья под низким давлением
К концу 1980-х годов в институте была разработана технология и оборудование литья под низким давлением из алюминиевых сплавов, обеспечивающие стабильное качество отливок при минимальных затратах. За прошедшие годы были разработаны и внедрены технологии изготовления более 100 единиц сложных и особо сложных отливок массой от 0,5 до 200 кг на 14 заводах России. Установки были поставлены во Вьетнам и Иран.
Институт был и остается единственным в России разработчиком и производителем такого оборудования.
Созданные машины отличаются универсальностью и способностью к переналадке.
“УРАЛНИТИ” проводит весь цикл подготовки производства заготовок методом ЛНД:
- отработка технологичности конструкции детали;
- разработка проекта оснастки и ее изготовление;
- отработка технологии;
- изготовление партии деталей;
- запуск изготовления заготовок на производстве заказчика
 |
 |
 |
Технология и оборудование для литья под низким давлением
Литье под низким давлением - один из наиболее прогрессивных способов литья, позволяющий получать высококачественные литые заготовки.
Сущность метода заключается в том, что на жидкий металл, находящийся в герметическом тигле, подается избыточное давление (1,0 атм), под воздействием которого металл по металлопроводу поднимается вверх и заполняет полость литейной формы.
ООО "УРАЛНИТИ" разработана технология изготовления наиболее сложных и ответственных отливок различного габарита (картера и детали трансмиссии гусеничных машин, колеса гидротрансформаторов, мотоблоки, картера и корпуса для транспортных машин, крыльчатки, направляющие, поршни, головки цилиндров и т.д.) и создана гамма высокопроизводительных и быстродействующих машин (более 10 типов) литья под низким давлением (ЛНД), позволяющих изготавливать из алюминиевых сплавов мелкие, средние, крупные и особо крупные отливки развесом от 0.5 до 200 кг.
Созданные машины позволяют полностью механизировать процесс получения литой заготовки, начиная от закрытия металлической формы и заполнения ее металлом, заканчивая извлечением отливки и укладки ее в тару.
Разработанные и изготовленные институтом машины ЛНД успешно работают на многих заводах Российской Федерации, на которых изготавливаются вышеуказанные детали (ОАО "Курганмашзавод", ГУП ПО "Уралвагонзавод" и т. д.).
Применение технологии изготовления отливок литьем под низким давлением на разработанных институтом машинах позволяет:
- поднять коэффициент использования металла до 0,8-0,85; выход годного - 90%; снизить брак по пористости и повысить механические свойства отливок в сравнении с кокильным на 10…15%;
- получать тонкостенные и толстостенные отливки различной протяженности благодаря возможности регулирования в широких пределах (от 10 мм/сек до 400 мм/сек) скорость заполнения формы металлом;

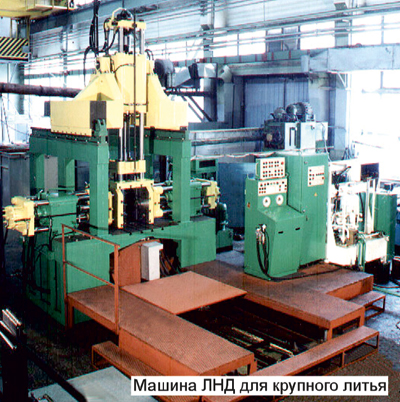

- полностью механизировать процесс получения отливок любой сложности и габаритов, что обеспечивается наличием вертикального и горизонтального разъемов на машине мелкого и среднего литья, двух вертикальных и одного горизонтального - на машинах крупного литья, вертикального и горизонтального разъемов и выкатного стола (последний выкатывает поддон вне зоны кокильного станка, давая возможность любым грузоподъемным устройством удалять отливку из кокиля, и позволяет, при наличии песчаных стержней, их удобно устанавливать в поддон) на машинах особо крупного литья.
- наличие на машинах ЛНД резервных золотников обеспечивает механизированное извлечение металлических стержней технологическими гидроцилиндрами.
- качественно производить рафинирование и модифицирование металла, удобно счищать шлак, что обеспечивается наличием на машинах выкатных тигельных и набивных электропечей.
Машины ЛНД легко встраиваются в действующие литейные цехи из-за их малых габаритов и простоты изготовления. Машины надежны в эксплуатации.
Установка для литья алюминиевых сплавов под низким давлением
Создано 15 типоразмеров высокопроизводительных машин литья под низким давлением, которые позволяют изготавливать широкую номенклатуру заготовок сложного профиля из алюминиевых сплавов с массой от 0,5 кг. до 200 кг.
- Коэффициент использования металла - 0,8;
- Выход годного литья от 85 до 95 %;
Установки внедрены на ОАО «Курганмашзавод», ОАО НПК «УВЗ», ФГУП «Верхнетуринский машиностроительный завод». Также установка работает в ООО «УРАЛНИТИ».
2008-2012 гг. – 5 наименований корпусов сделано для ОАО «Уральский приборостроительный завод» .
Машина стержневая МС1 |
Машина литья под низким давлением модели 214 |
|
|
Машина модели МС1 является универсальной, предназначенной для работы в литейных цехах с мелкосерийным, серийным и массовым производствами, предназначена для изготовления стержней "палочка" методом экструзии диаметром от 20 до 40 мм. Машина состоит из системы сменных выталкивателей и формообразующих втулок, редуктора, электродвигателя, бункера, приемного регулируемого столика. По желанию заказчика комплектуется необходимым количеством драйеров. |
Машина модели 214 является универсальной, предназначенной для работы в литейных цехах с мелкосерийным, серийным и массовым производствами по изготовлению алюминиевых отливок размером от 0.5 до 30 кг. |
|
Машина литья под низким давлением модели 322 |
Машина литья под низким давлением модели 280 |
|
|
Машина модели 322 является универсальной, предназначенной для работы в литейных цехах с мелкосерийным, серийным и массовым производствами по изготовлению алюминиевых отливок размером от 10,0 до 80,0 кг. Машина состоит из кокильного станка с вертикальным и горизонтальными разъемами; пульта управления, позволяющего в полуавтоматическом цикле управлять всем процессом; специальной выкатной электропечи; гидростанции и пневмогидроаппаратуры. |
Машина модели 280 является универсальной, предназначенной для работы в литейных цехах с мелкосерийным, серийным и массовым производствами по изготовлению алюминиевых отливок размером от 0,5 до 30,0 кг. Машина состоит из кокильного станка с вертикальным и горизонтальными разъемами; пульта управления, позволяющего в полуавтоматическом цикле управлять всем процессом; специальной выкатной электропечи; гидростанции и пневмогидроаппаратуры. |
|
